EDSFF E3 フォームファクター

E3 – エンタープライズサーバー & ストレージ

Type	Thickness (mm)	Width (mm)	Length (mm)	Max Power (W)
E3.S	7.5	76	112.75	25
E3.S 2T	16.8		112.75	40
E3.L	7.5		142.2	40
E3.L 2T	16.8		142.2	70

PCIe^® Lanes per Connector

E3 Max Power

Engineering Specifications from SNIA

E3 Mechanical/Electrical Specification	SFF-TA-1008
E3 Thermal Characterization Specification	SFF-TA-1023
EDSFF Connector Specification	SFF-TA-1002
EDSFF Connector Pinout (PCIe)	SFF-TA-1009

キオクシアのEDSFF - E3

KIOXIA CD8P Series

KIOXIA CD7 Series

KIOXIA CM7 Series

KIOXIA SSD Series	Form Factor	Endurance	Interface	Storage Capacity (GB)	Sequential Read/Write (MB/s)	Random Read/Write (IOPS)
CD8P-V	EDSFF E3.S	Mixed Use (3 DWPD for 5 years)	PCIe^® Gen5 x4, NVMe™ 2.0	1,600 3,200 6,400 12,800	Up to 12,000 / 5,500	Up to 2,000K / 400K
CD8P-R		Read Intensive (1 DWPD for 5 years)	PCIe^® Gen5 x4, NVMe™ 2.0	1,920 3,840 7,680 15,360	Up to 12,000 / 5,500	Up to 2,000K / 200K
CD7-R		Read Intensive (1 DWPD for 5 years)	Designed to PCIe^® Gen5 x4, NVMe™ 1.4	1,920 3,840 7,680	Up to 6,450 / 5,600	Up to 1,050K / 180K
CM7-V		Mixed Use (3 DWPD for 5 years)	PCIe^® Gen5 single x4, dual x2, NVMe™ 2.0	1,600 3,200 6,400 12,800	Up to 14,000 / 7,000	Up to 2,700K / 600K
CM7-R		Read Intensive (1 DWPD for 5 years)	PCIe^® Gen5 single x4, dual x2, NVMe™ 2.0	1,920 3,840 7,680 15,360	Up to 14,000 / 7,000	Up to 2,700K / 310K

E3対応製品を提供する企業について

E3フォームファクターは、エンタープライズサーバーやストレージの用途を対象として提供開始されましたが、ハイパースケーラによりスケールアウト環境での採用も検討されています。2.5インチフォームファクターのSSDを提供するSSDベンダー、およびそれらを使用するストレージソリューションを提供するサーバー、ストレージベンダーの多くが、E3ファミリーのフォームファクターへの展開を検討しています。図1に示すフル機能の初期開発システムのように、E3ファミリーのフォームファクターをサポートする開発およびデモシステムが進行中です。

図1：KIOXIA E3.Sプロトタイプ NVMe™ SSDを搭載したEDSFFプロトタイプ

ドキュメント

KIOXIA EDSFF Infographic (PDF : 1.3MB)

UPDATED

Introducing the EDSFF E3 Family of Form Factors White Paper (PDF : 540KB)

KIOXIA CD8P-V E3.S Series Product Brief (PDF : 115KB)

KIOXIA CD8P-R E3.S Series Product Brief (PDF : 115KB)

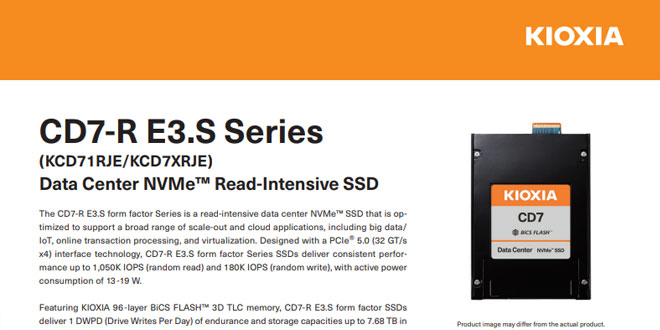

KIOXIA CD7-R E3.S Series Product Brief (PDF : 109KB)

KIOXIA CM7-V E3.S Series Product Brief (PDF : 130KB)

KIOXIA CM7-R E3.S Series Product Brief (PDF : 130KB)

プレスリリース

「Flash Memory Summit 2023」でPCIe^® 5.0対応NVMe™データセンターSSD「KIOXIA CD8Pシリーズ」が「Best of Show Award」を受賞

エンタープライズ・データセンター向けPCIe^® 5.0対応NVMe™ SSDの評価用サンプル出荷について

キオクシアのEDSFF対応SSDがヒューレット・パッカード・エンタープライズの各種システムに採用

次世代高速インターフェースPCIe^® 5.0対応に向けたエンタープライズSSDの評価用サンプルの出荷について

PCIe^® 5.0向け次世代サーバー／ストレージ用フォームファクターE3.Sを採用したSSDのサンプル出荷について

写真は掲載時におけるイメージです。
PCIe は、PCI-SIG の登録商標です。
NVMeは、NVM Express, Inc.の米国またはその他の国における登録商標または商標です。
その他記載されている社名・商品名・およびサービス名などは、それぞれの会社が商標として使用している場合があります。
製品の仕様、サービスの内容、お問い合わせ先などの情報は2023年10月時点の情報です。予告なしに変更される場合がありますので、あらかじめご了承ください。ここに含まれる技術およびアプリケーション情報は、最新の該当するキオクシア製品仕様が対象となります。
